Les cartes de Navigation

Si vous souhaitez des informations sur les cartes numériques (comme la CartaBossy), cliquez ici.

Si vous souhaitez des informations sur la façon d'intégrer vos propres cartes, cliquez ici.

La cartographie graphique mondiale

Un ensemble de cartes couvrant la totalité du globe est disponible avec Navigation. Par défaut, la carte mondiale disponible sous le nom "Carte Monde" sous une définition de 1 pixel pour 256 km2, occupant 830 Ko, ce qui donne un niveau de détail peu satisfaisant localement, mais permet d’avoir une carte du monde lisible.

D’un autre coté, si on privilégie le détail (au détriment de la taille), il est possible d’obtenir une définition de 1 pixel pour moins d’un km2. Par contre, l’espace disque occupé (et donc le temps de téléchargement associé) sera de l’ordre de 85 Mo pour plus de 600 fichiers.

La bonne nouvelle, c’est qu’il est possible de charger en utilisant le programme de configuration. Le chargement est réalisé quel que soit la valeur de la liste déroulante "Cartes".

De plus, il est possible de télécharger des zones détaillées. Ces zones ont une définition d’un pixel pour un carré de 90 mètres de coté. Coté volume, si on souhaite télécharger l’ensemble des données disponibles, le volume de données remontées sera aux alentours de 1,8 Go. Le chargement est réalisé lorsque la liste déroulante "Cartes" vaut "Détails" ou "Complet".



Lancement du téléchargement des cartes

Il s’obtient en cliquant simplement sur "Télécharger". Astucieux, non ?

Origine des cartes

Les cartes ont été crées à partir des données topographiques disponibles sur le site GTOP30 http://edcdaac.usgs.gov/gtopo30/gtopo30.html par un programme de conception maison.

Les données détaillées sont directement téléchargées sur le site du SRTM (http://srtm.usgs.gov). Leur traitement est directement réalisé par Navigation, en local sur votre machine.

Limitations

Le plafond des cartes a volontairement été limité au niveau 125 (12 500 ft). Ceci permet d’obtenir une meilleure définition dans les altitudes basses, la palette utilisée pour coder les fichiers de façon à ce qu’ils ne prennent pas trop de place, étant limitée à 240 valeurs. L’altitude est donc précise à environ 50 mètres près.

De plus, les données du SRTM sont livrées brutes. Il y a quelques soucis avec le contour de la mer, qui est dans certains cas approximatif (pour ne pas dire plus), ainsi qu’avec certaines petites zones dans les terres (y compris à une altitude élevée), notamment lorsqu’on a à faire à des zones d’eau (mais pas seulement). Le site de la mission du SRTM indique que les données seront corrigées au fur et à mesure. On ne peut qu’espérer que cela sera le cas.

Un peu de technique sur les cartes

Pour les curieux, chaque carte fait 1200 pixels de coté. Il existe 5 définitions différentes, utilisées de façon optimisée par le programme, en fonction du zoom. Dans la meilleure définition, la carte a un coté de 10°, ce qui fait une définition de 30 secondes d’arc, soit ½ NM, soit à peu près 900 m de coté. Les définitions suivantes font 20°, 40°, 80° et 160° de coté. Le nombre de fichiers varie entre 648 pour 85 Mo et 8 pour 830 Ko, selon la définition.

La version détaillée des cartes représente elle un pixel pour 3 secondes d’arc, soit 90 mètres. La couverture du globe représente 14000 fichiers, pour un peu moins de 15 Go.

La cartographie vectorielle mondiale

Les éléments vectoriels utilisent le même principe de découpage que les cartes graphiques. Sur l’écran d’origine, il faut cliquer sur le bouton "Vecteurs", qui affiche le même écran que pour les cartes. La sélection se fait de la même façon, selon les mêmes principes (en dehors d’un découpage de 15° sur 30°, au lieu de 10 sur 10).

La taille des fichiers varie selon les zones. Pour information, la France (30° x 60°) représente environ 17 Mo, l’Europe le double.

Origine des données vectorielles

Les données vectorielles ont été extraites des fichiers disponibles sur le site du NIMA (http://www.nima.mil/), à partir des fichiers v0map, par un programme de conception maison (encore !).

Un peu de technique sur les vecteurs

Pour information, les données viennent de 4 ensembles de fichiers texte, d’une taille totale de 1.9 Go. Une fois traités en base intermédiaire, ceci représente 1,4 Go. Après extraction et mise en forme pour Navigation, cela représente 438 Mo, soit 36 432 agglomérations, 38 092 frontières, 103 419 lignes électriques, 31 426 régions, 1 250 914 rivières et 564 310 routes !

Les différents types de cartes

Gratuit et téléchargeable automatiquement

·         Le fond de carte mondial, échelle 1 pixel = 900 m. Utiliser la mise à jour, cliquer sur "Cartes"

·         Le fond de carte mondial, échelle 1 pixel = 90 m. Utiliser la mise à jour, cliquer sur "Détails". Attention, la totalité du globe fait plus de 4 Go, ne charger que ce qui est utile.

·         Les vecteurs mondiaux. Utiliser la mise à jour, cliquer sur "Vecteurs". Ces vecteurs peuvent se superposer à tout type de fond. On peut régler leur transparence.

·         Les cartes VAC/IAC/HEL/MIL... Utiliser "Outils" > "Documents" > "Télécharger tout" depuis Navigation, ou clic droit sur un AD et "Télécharger documents xxxx". Les VAC peuvent se superposer à tout type de fond. On peut régler leur transparence.

Les cartes tuilées (voir plus bas) sont également à classer dans la catégorie "gratuit et téléchargeable automatiquement", j'ajouterais même de façon transparente.

Gratuit et téléchargeable manuellement

·         Une carte de France à http://jrepetto.free.fr/ttmaps/files/FrFC03Complet.ecw (créer un répertoire \Détail France dans \Cartes, copier y le fichier .ecw téléchargé, faire un clic droit sur le lien http://francois.fouchet.free.fr/Navigation/Telechargement/D%E9tail%20France.prj  et enregistrez la cible du lien dans \Cartes)

·         Une autre carte de France à http://jrepetto.free.fr/ttmaps/files/IGN_SCAN1000.zip (créer un répertoire \IGN Scan 1000 dans \Cartes, y décompresser l’ensemble des fichiers du  zip téléchargé (attention, si vous décompressez le .zip, les fichiers seront dans un sous-répertoire \ttMaps\Maps\Scan1000\, il faut déplacer les fichiers dans \Cartes\IGN Scan 1000), faire un clic droit sur le lien  http://francois.fouchet.free.fr/Navigation/Telechargement/IGN%20Scan%201000.prj et enregistrez la cible du lien dans \Cartes)
Pour les utilisateurs disposant d'une version de carte avant le 27 décembre 2007, le fichier de projection se trouve à http://francois.fouchet.free.fr/Navigation/Telechargement/IGN%20Scan%201000.old.prj. L'enregistrer de la même façon (clic droit sur le lien, enregistrer la cible du lien dans \Cartes), en enlevant le .old dans le nom de fichier.

·         Une troisième carte de France extraite de Google Maps à http://francois.fouchet.free.fr/Navigation/Telechargement/GM%20France.zip (attention, ça fait 150 Mo ..., décompresser le ZIP dans \Cartes)

·         Une carte de l’Europe à http://jrepetto.free.fr/ttmaps/files/EuFC06Complet.ecw (créer un répertoire \Europe dans \Cartes, y copier le .ecw téléchargé,  faire un clic droit sur le lien http://francois.fouchet.free.fr/Navigation/Telechargement/Europe.prj et enregistrez la cible du lien dans Cartes)

·         Une carte du monde à http://jrepetto.free.fr/ttmaps/files/BlueMarble.zip  (créer un répertoire \Monde dans \Cartes, y décompresser le .zip téléchargé, faire un clic droit sur le lien http://francois.fouchet.free.fr/Navigation/Telechargement/Monde.prj et enregistrez la cible du lien dans \Cartes). Attention; il faut copier l'ensemble des .ecw dans \Cartes\Monde et PAS dans \Carte\Monde\ttMaps\Maps\BlueMarble.



Notes :

·         \Cartes représente le répertoire \Cartes de Navigation. Sur une installation par défaut, il correspond à C:\Program Files\FouFou\Navigation\Cartes.

·         pour les .prj, il est conseillé de faire un clic droit "Enregistrer sous" plutôt que de visualiser le contenu du fichier.



Payant

·         la CartaBossy (du nom de son auteur, Jean Bossy). Disponible à http://www.cartabossy.com/ 17€50 pour la version France, 12€50 pour la versio France Week End. Ces prix comprennent une version électronique des cartes, à télécharger sur site. Elles s'intègrent facilement dans Navigation :

1.       Télécharger la version ECW au format ZIP depuis e-cartabossy (les identifiants sont fournis envoyés par mail après l'achat d'une version papier)

2.       Créer un répertoire dans le répertoire \Cartes de Navigation (par exemple \CartaBossy ou \CartaBossy WE)

3.       Décompresser le contenu du zip dans ce répertoire.

·         la carte OACI IGN. Disponible à http://espaceloisirs.ign.fr/boutique/catalogsearch/result/index/?ign_type_impression=T%C3%A9l%C3%A9chargeable&q=oaci. 70€ pour la France complète (Corse comprise), 15€ un quart de France, 10€ pour la Corse.

Les cartes tuilées

Depuis la version 2.13.82, Navigation supporte l'affichage de cartes tuilées disponibles sur Internet dans les formats OpenStreetMap. Ces cartes sont généralement disponibles sous forme d'image de 256 pixels de côté, adressées par leur coordonnées X et Y, selon plusieurs niveaux de zoom. Elles sont généralement projetées en Mercator.

Ces images sont téléchargées à la volée, lorsque l'utilisateur demande la visualisation de la carte, sur le niveau de zoom demandé. Elles sont chargées en arrière-plan, et la carte est remise à jour au fur et à mesure de la réception des images. Le chargement des images se fait en parallèle pour augmenter les performances.

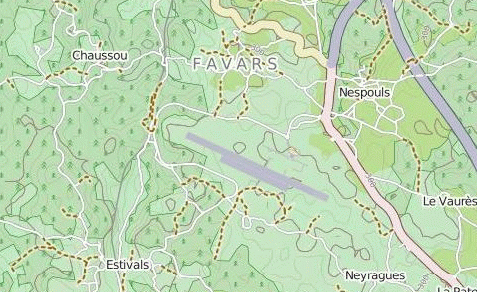

Vous utilisez ce type de cartes si vous choisissez :

Et en zoomant plus

Les tuiles étant stockées sur Internet, il est indispensable d'avoir une connexion en état de marche pour pouvoir charger les images. Cependant, une fois sur la machine, elles sont utilisées localement.

On peut voir l'espace disque occupé par ces images en utilisant le menu "?" > "A propos" et en cliquant sur "Tuiles". Une liste équivalente à celle-ci s'affiche :

On peut cliquer sur une ligne afin de détruire les images téléchargées et gagner un peu de place sur son disque dur. Une confirmation comparable à celle-ci s'affichera :

L'import de tuiles

Il est possible d'importer des tuiles à partir d'un fichier texte, en cliquant sur "Fichier" dans le menu "Outil" > "Import" > "Cartes tuilées".
Le fichier doit contenir, séparé par des tabulations, des lignes de format :
<lat1> <lon1> <lat2> <lon2> <zoom min> <zoom max>
Par exemple :
N540000 W0020000 N500000 E0020000 5 10



Les paramètres de projection liés aux tuiles



Le paramétrage des cartes tuilées se fait par ajout de mots-clefs dans le .PRJ de la carte. On peut ajouter les éléments suivants :

Voici l'extrait d'un .PRJ avec ces mots-clefs :

URL=http://tile.openstreetmap.org/${z}/${x}/${y}.png

Dir = C:\Perso\Mes Tuiles\

MaxLink=4

MaxZoom=18

MinZoom=2



Navigation calcule un certain nombre de variables qui permettront de modifier l'URL pour récupérer les bonnes tuiles. Ces variables sont encadrées par les caractères ${} ou {}. Les variables suivantes sont définies :



Noter les combinaisons des mots clef URL= et DIR=
